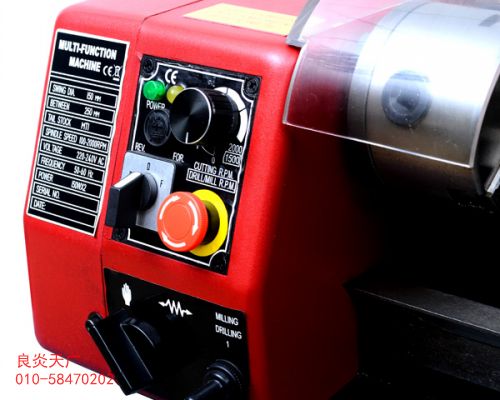

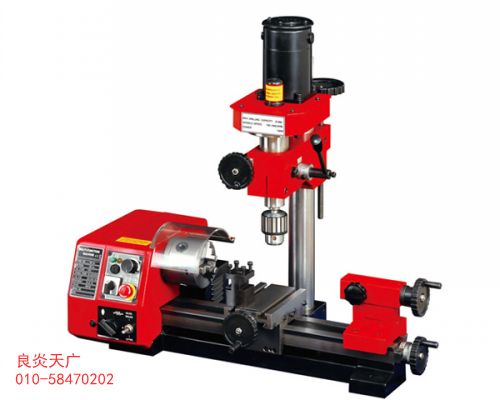

Products Name:M1 Micro Multi-purpose Machine
Key Feature:Multi-purpose machine
Used for milling, drilling and cutting
With a C1 lathe and X1 mill attachment
Small in size and delicate in design
Specifications
Cutting
Swing over bed 140 mm
Distance between centers 250 mm
Hole through spindle 10 mm
Spindle taper MT2
Tailstock taper MT1
Spindle speed 100~2000 ± 10% rpm
Cross slide travel 50 mm
Motor output power 150 W
Range of threads Metric version 0.5~1.25mm (5 thread pitches)
Imperial version 16-24 TPI (5 thread pitches)

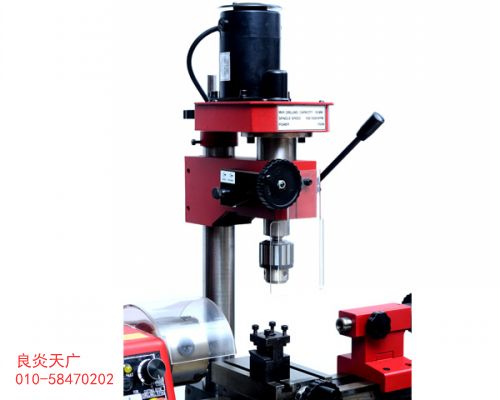

Drilling ＆milling
Drilling capacity 10 mm
Spindle taper MT2
Motor output power 150 w
Spindle speed Low range 100-1000 ±10% rpm
High range 100-2000 ±10% rpm
Overall dimension (LxWxH) 620x330x570 mm
Packing size (LxWxH) 700x430x620 mm
weight (Net/Gross) 45/51 kg
Optional Accessories可选特殊附件:
|
Serial No.
编号 |
Item Description
项目说明 |
图片 |
Suitable for Models
适合车型 |
|

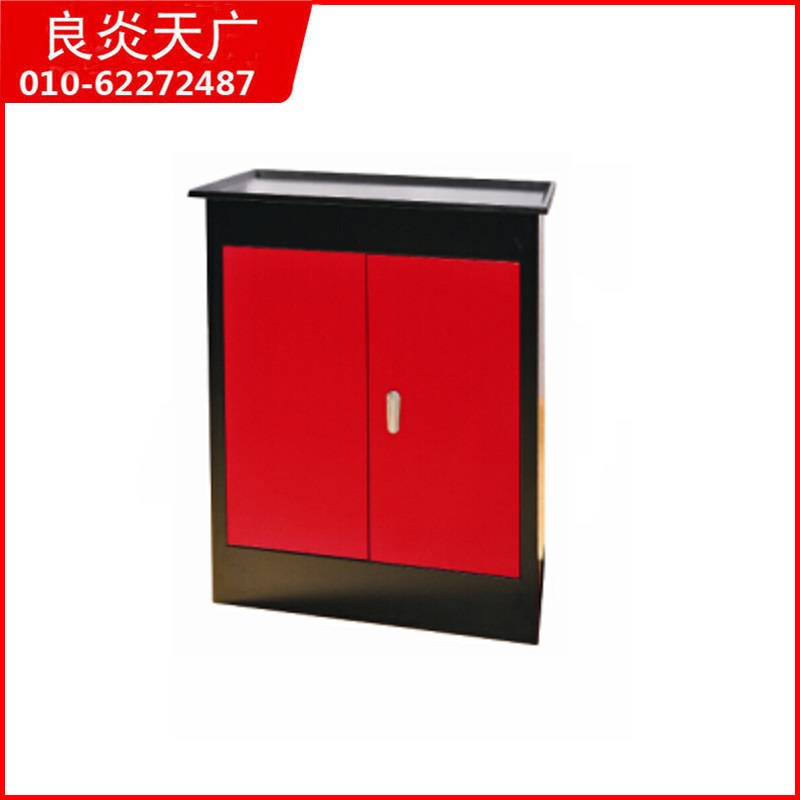

S/N:10000 |
铁木工作台 |
|
C0,C1,C2,SC2,C3
Z1,X0,X1,SX1,X2,SX2 |
|
S/N:10005 |
11件套车刀
DIN 4971R外圆偏车刀
DIN 4972R弯头45度车刀
DIN 4973R内孔车刀
DIN 4974R内孔平面车刀
DIN 4975 外螺纹60度车刀
DIN 4976 宽刃光口刀
DIN 4977R外圆90度偏刀
DIN 4978R端面90度车刀
DIN 4980L外圆左车刀
DIN 4980R外圆90度偏刀
DIN 4981R切断刀 |
|
CO,C1,C2,SC2,C3 |
|
S/N:10010 |
￠80mm 4-jaw chuck
四爪卡盘 |
|
C1, C2,SC2,C3,X2P,SX3L,M1 |
|
S/N:10015 |
Lathe dog
车床勾 |
|
C1,C2,SC2,C3,M1 |
|
S/N:10035 |
Quick vice 50mm
快速平口钳 |
|
C1,X0,SX0,X1,
SX1,XN2,M1,SM4 |
|
S/N:10079 |
Face plate ￠112mm
花盘 |
|
M1 |
|
S/N:10079A |
Clamping kit for face plate
Bolt size 6mm
花盘螺丝组件 |
|
C1,M1 |
|
S/N:10080 |
Steady rest
中心架 |
|
C1,M1 |
|
S/N:10081 |
Follow rest
跟刀架 |
|
C1,M1 |
|
S/N:10082 |
Vertical slider
T-slot 8mm
垂直托板 |
|
C1,M1 |
|
S/N:10083 |
Horizontal slider
Rotate angele ±40°
水平托板 |
|
C1,M1 |
|
S/N:10084 |

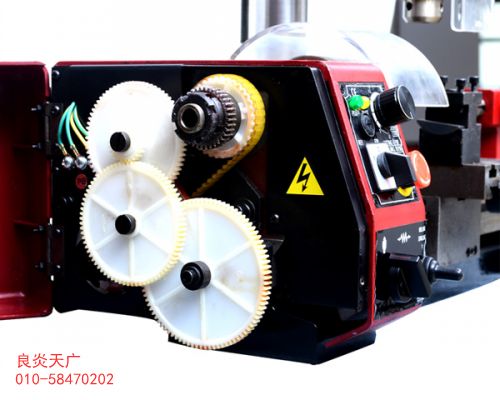

Thread cutting kits
(metric z=40,42,45,48,50,54,60)
交换齿轮 |
|
C1,M1 |
|
S/N:10085 |
Thread cutting kits
(imperial z=36,40,42,45,48,
50,54,57,60)
交换齿轮 |
|
C1,M1 |
|
S/N:10086 |
Wood tool rest+center(MT#2)
木工附件 |
|
C1,M1 |
|
S/N:10087 |
Ball head cutting set
球头车削附件 |
|
C1,M1 |
|
S/N:10088 |
Headstock center
(MT #2)
呆顶尖 |
|
C1,M1 |
|
S/N:10089 |
Tool holder
(Cut off blade holder
Boring cutter holder)
刀架
（切断刀座
镗刀座） |
|
C1,M1 |
|
S/N:10089A |
Tool
Cut-off blade size:70*2*10mm
Boring cutter Dia 10mm
工具
截止刀片尺寸：70 * 2 * 10毫米
镗刀直径10毫米
|
|
C1 |
|
S/N:10090 |
Mill chuck set
(MT#2 3,4,5,6mm)
锥度夹头组 |
|
C1,M1 |
|
S/N:10091 |
Tailstock chuck+shank
(MT #1,10mm)
尾座钻夹头 |
|
C1,M1 |
|
S/N:10093 |
Rolling center
(MT #1)
活络顶尖 |
|
C1,M1 |
|
S/N:10144 |
Quick change cutter rest
快换刀架 |
|
C1,M1 |
|
S/N:10144-1 |
Tool post
刀架 |
|
C1 |
|
S/N:10144-2 |
Cutter holder
刀架 |
|
C1 |
|
编号 |
项目说明 |
图片 |
适合车型 |
|
S/N:10035 |
快速平口钳
50毫米 |
|
C1，X0，SX0，X1，
SX1，XN2，M1，SM4 |
S/N:10067
S/N:10038
S/N:10068
S/N:10039
S/N:10040
S/N:10041
S/N:10069 |
2刃高速钢立铣刀¢3毫米
2刃高速钢立铣刀¢4毫米
2刃高速钢立铣刀¢5毫米
2刃高速钢立铣刀¢6毫米
2刃高速钢立铣刀¢8毫米
2刃高速钢立铣刀¢10毫米
¢3-10毫米 |
|
X1，X2，SX1，X2L，
SX2，SX2L，X2P，XN2 |
|
|
4刃高速钢立铣刀（公制7个）
4刃高速钢立铣刀（公制6个） |
|
X1，SX1，X2，X2L，SX2，
SX2L，X3，X3L，SX3，SX3L |
|
|
4刃高速钢立铣刀（英制6个）
4刃高速钢立铣刀（英制8个） |
|
X1，SX1，X2，X2L，SX2，SX2L
X2P，X3，X3L，SX3，SX3L |
|
S/N:10070 |
磨夹头组
卡盘dia.3，4,5,6,8,10毫米 |
|
M1，X1，SX1，XN2的，SM4 |
|
S/N:10071 |
|
|
M1，X1，SX1，XN2的，SM4 |
S/N:10072
S/N:10073
S/N:10074
S/N:10075
S/N:10076
S/N:10077
S/N:10078 |
筒夹
MT2夹头¢3毫米
MT2夹头¢4毫米
MT2夹头¢5毫米
MT2夹头¢6毫米
MT2夹头¢8毫米
MT2夹头¢10毫米
MT2夹头¢3-10MM |
|
X1，SX1 |
|
S/N:10104 |
夹紧工具包12个
螺栓尺寸为6mm |
|
X1，SX1，XN2的，SM4 |
|
S/N:10105 |
夹具组24件
螺栓尺寸为6mm
包括：4个螺栓，2步块对，4个T型螺母，法兰螺母，4，4个接头螺母，
4月底，抑制功能 |
|
SX0，X1，SX1，XN2 |
|
S/N:10106 |
油盘 |
|
X1，SX1 |
|
S/N:10108 |
副宽度50mm |
|
X1，SX1，XN2的，M1 |
|
S/N:10116 |
末节铣床刀杆
MT＃2
分切锯，孔Φ 30毫米 |
|
X1，SX1，XN2的，M1 |
|
S/N:10117 |
镗刀杆，镗刀
MT＃2 |
|
M1，X1，SX1，XN2的，SM4 |
|
S/N:10118 |
末节铣床刀杆
|
|
X1，SX1，XN2的，M1 |
|
S/N:10133 |
宽度70mm |
|
X0，X1，Z1，SX0，SX1 | S/N:10253B (750X290X890MM)
