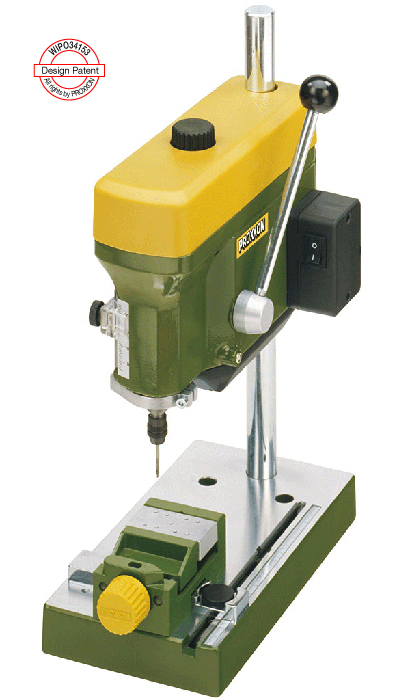

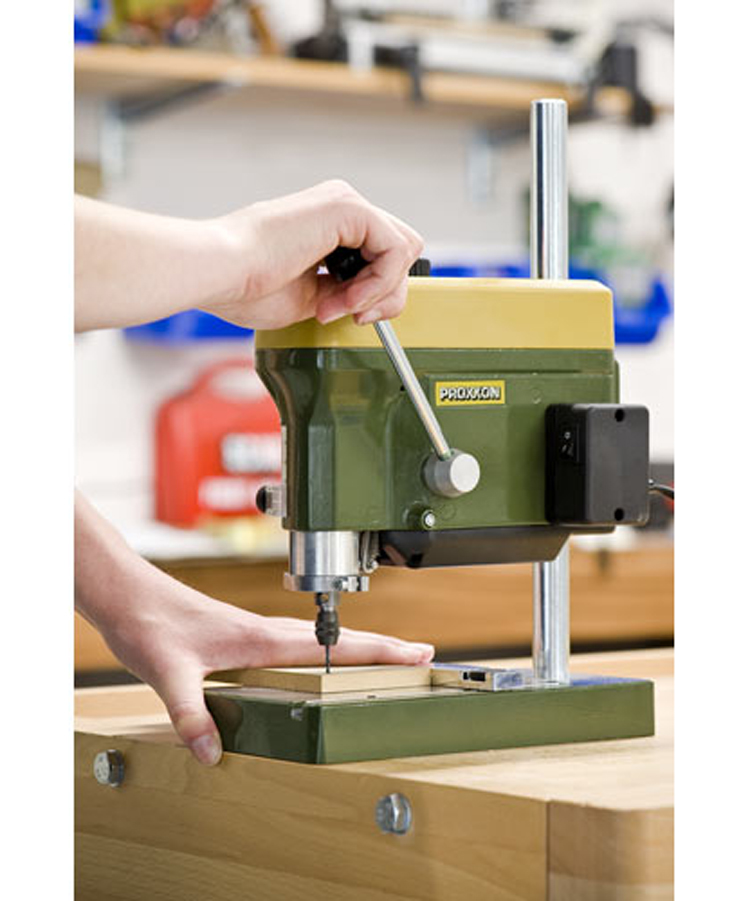

微型台式钻床 TBM 220

优质的工作台由带棱压铸铝制成，

尺寸(220 x 120mm)。

带刻度的可调节挡板。

坚固的有硬铬镀层的钢条柱，

高度340mm，直径20mm。

非常稳定的压铸机头和内置有经过VDE认证的220 - 240V电机。

工作非常安静，寿命很长。

配有平皮带的3级铝制皮带轮。

三种速度(低速下实现3倍扭矩)。

带有可调钻孔深度刻度板的铬制进给杆。

技术参数:

额定电压：220 - 240V，

额定功率：85W，

电源频率：50 - 60Hz。

主轴速度：1800，4700和8500 rpm。

具有极高的旋转精度。

3个高质量的球轴承确保转轴运转完全无波动。

进给行程30mm。

喉深(圆柱到钻头柄)：140mm。

6个三开槽口高精密钢制筒夹头，

夹持尺寸：1.0-1.5-2.0-2.4-3.0-3.2mm。

并带有螺纹可安装钻夹头

（3/8”螺纹）。

重量：3.3kg。

NO 28 128

A、压铸铝制造的机械虎钳。

B、平皮带的3级铝制滑轮，低 速下可实现3倍的扭矩。

C、压铸铝制造的机械虎钳。

D、高精密钢制筒夹头。

E、图中虎钳不在发货清单内。

钻夹头

适用钻头尺寸 0.5 - 6.0mm。 最大旋转速度 10,000rpm。工业标准制造，高速精度旋转。

3/8"螺纹，带夹头匙，用于微型台钻床 TBM 220。

NO 28 122

机械虎钳 MS 4

压铸锌制，3面机加工。

加工槽适用于标准MB140/S钻架以及台钻TBM220的可调节挡板。

钳口中有水平及垂直V槽。

钳夹宽50mm高10mm。

最大夹宽34mm。

NO 28 132

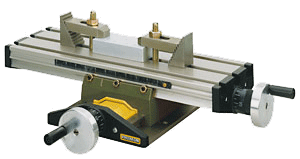

十字工作台 KT 70

搭配 TBM 220 使用

压铸铝制工作台带三个平滑T型槽

（MICROMOT标准12 x 6 x 5mm）。

可调节的规尺表,便于工件定位。

可调零刻度的手轮校准为每一转移动1.0mm。

每刻度0.05mm。包含梯形夹块。

技术参数:

工作台尺寸200x70mm。

X轴行程为134mm，Y轴行程为46mm，高度43mm。

NO 27 100

①包含两个梯形压板。

②工作台尺寸：200 x 70mm，带有3个T-型槽。

③带有可调节刻度的手轮。(1圈=1.0mm, 1刻度=0.05mm)。

④带有工件移动的刻度尺。
