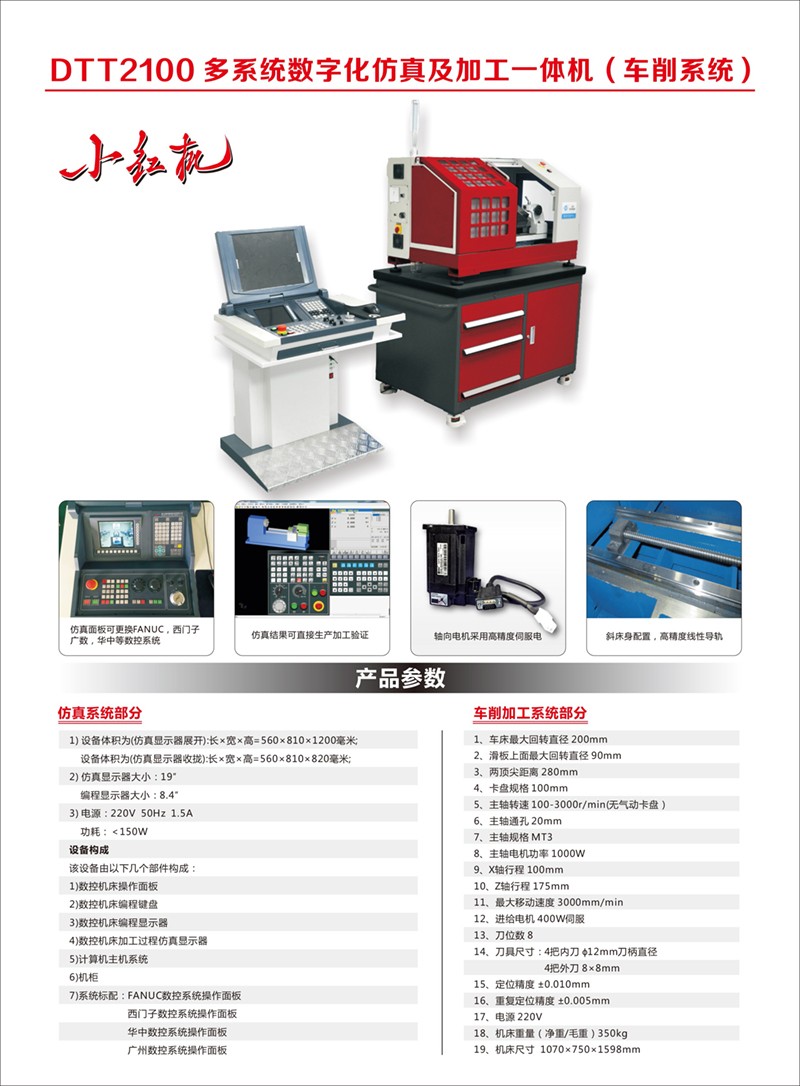

小红机多系统数字化仿真及加工一体机(车削系统)

小红机 多系统数字化仿真及加工一体机

 136000.00

详细信息

一、产品信息

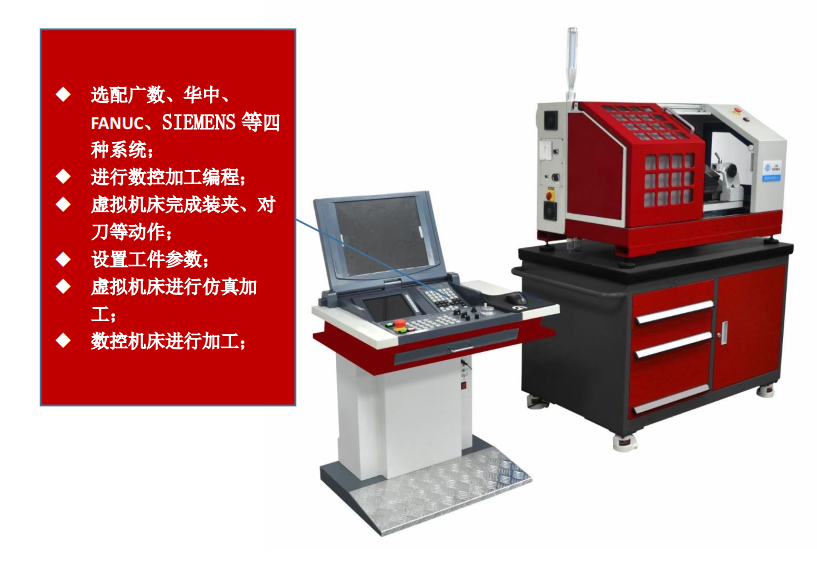

DTT2100(小红机)是一款车削仿真一体机,由上海西马特机械制造有限公司与浙江海特智能科技有限公司联合开发的两款多系统数字化仿真及加工一体机。多系统数字化仿真及加工一体机的CNC机床斜导轨数控车床,是针对教育市场特别开发的小型数控机床,具备工业级标准和满足教学级需求的双重优势,在确保加工刚性的同时,减小了设备体积,提高了设备的性价比。设备采用符合欧盟CE安全认证的全防护安全罩壳,增加开门断电功能,确保教学使用过程中的安全。

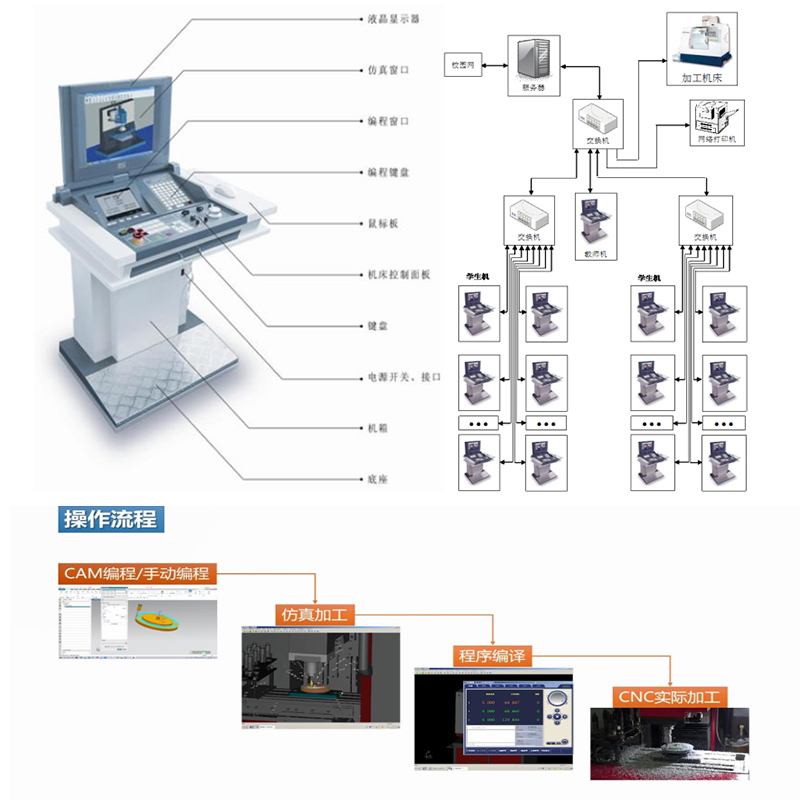

多系统数字化仿真及加工一体机同时具备仿真加工和CNC加工的功能,学员可以先在CNC Partner数控系统平台上编程,并进行仿真切削加工,完成后可以将仿真的结果直接发送到数控机床上进行CNC加工,仿真加工与CNC加工结果完全一致。

小红机鼎力支持2021大学生工程实践创新大赛





注:多系统数字化仿真及加工一体机DTT2100单价为136000元(已包含四个系统中的任意一个系统),如需增加系统,每加一个系统模块另加10000元,四个系统模块分别为:FANUC、西门子、华中、广州数控系统控制面板。


二、产品特色

u采用30度斜导轨设计

u带8工位塔式刀架

u配置伺服电机

u线性导轨

u高精度滚珠丝杆

u全防护罩壳带开门断电

uLED金属三色警报灯

u带福马轮可移动底座

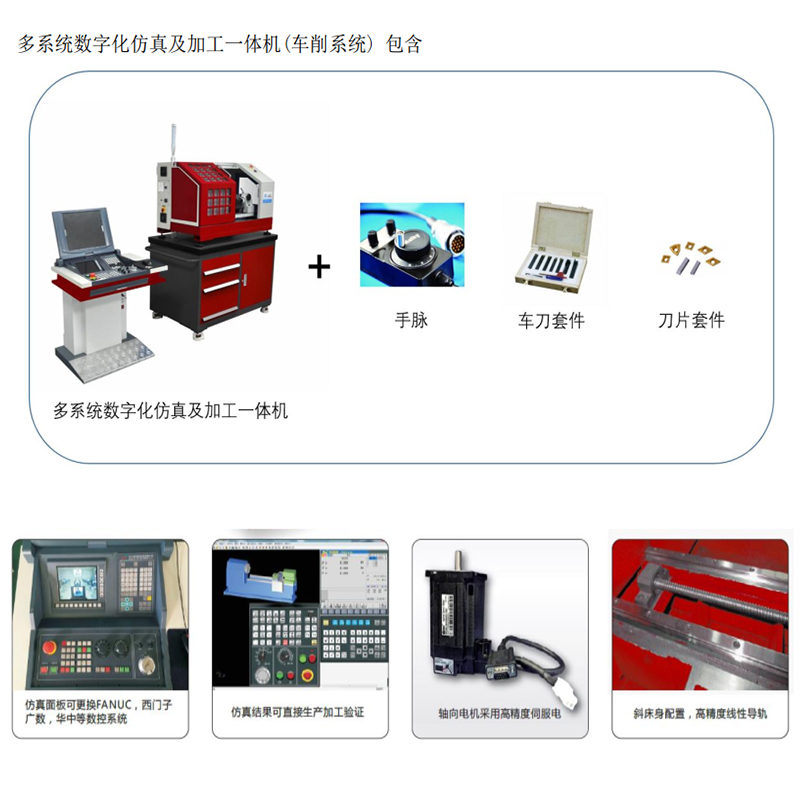

三、随机附件


类型 品名 型号 数量 单位
机床 数控车床 DTT2100 1
配件 可移动底座 S/N10530 1
手脉 S/N10186 1
车刀套件 S/N10200 1
替换刀片套件 S/N10200-1 1
软件 编译软件
1




规格参数

加工范围

车床最大回转直径

200mm

滑板上面最大回转直径

90mm

两顶尖的距离

280mm

主轴

卡盘规格

100mm

主轴转速

100-3000r/min

主轴通孔

20mm

主轴规格

MT3

主轴电机功率

1000W

进给轴

X轴行程

100mm

Z轴行程

175mm

最大移动速度

4000mm/min

最大进给速度

1000mm/min

进给电机

400W

刀架

刀位数

8

刀具尺寸(4把外刀)

8×8mm

刀具尺寸(4把内刀)

φ10mm

精度

定位精度

0.01mm

重复定位精度

0.01mm

其他

电源

230/120V

机床重量(净重/毛重)

210/250kg

机床尺寸

1070×690×760mm

包装尺寸

1260×890×1020mm
