SC4-Plus台式车床 加强版

大功率无刷电机 双向自动进刀 金属超大调速旋扭 转速数显 一键切换正反转 无级变速 四定位刀架 过载保护

 21500.00

详细信息

一、产品信息


品牌: 西马特  产品型号:SC4-Plus

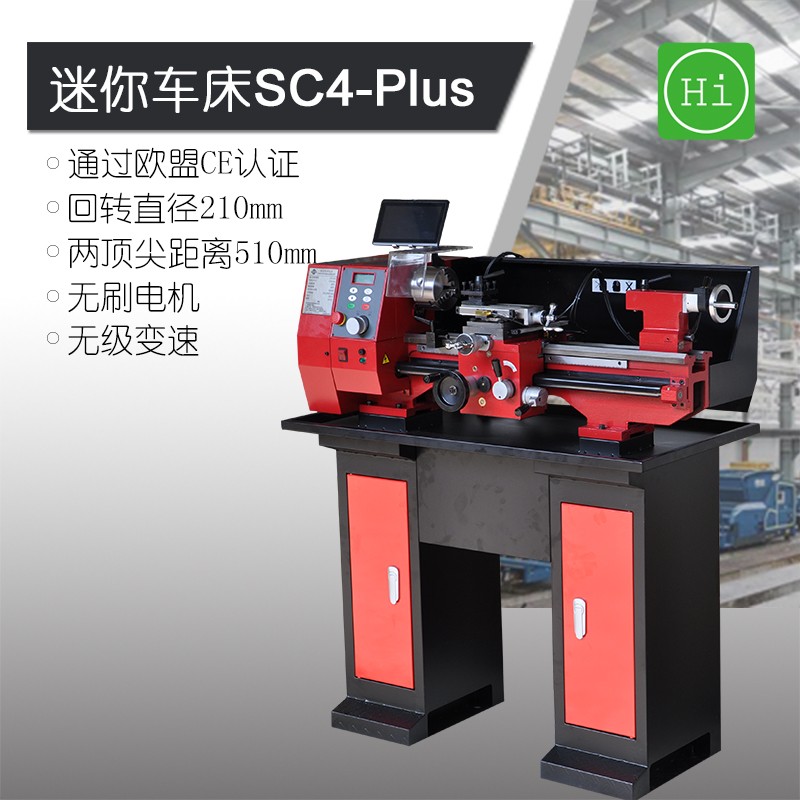

西马特SC4-Plus是经典台式车床sc4的升级版

可用于金属件(铝、铜、球墨铸铁、钢等)切削的迷你车床

适用于家庭、学校、实验室、DIY与模型制作爱好者

在SC4原有的基础上升级了:

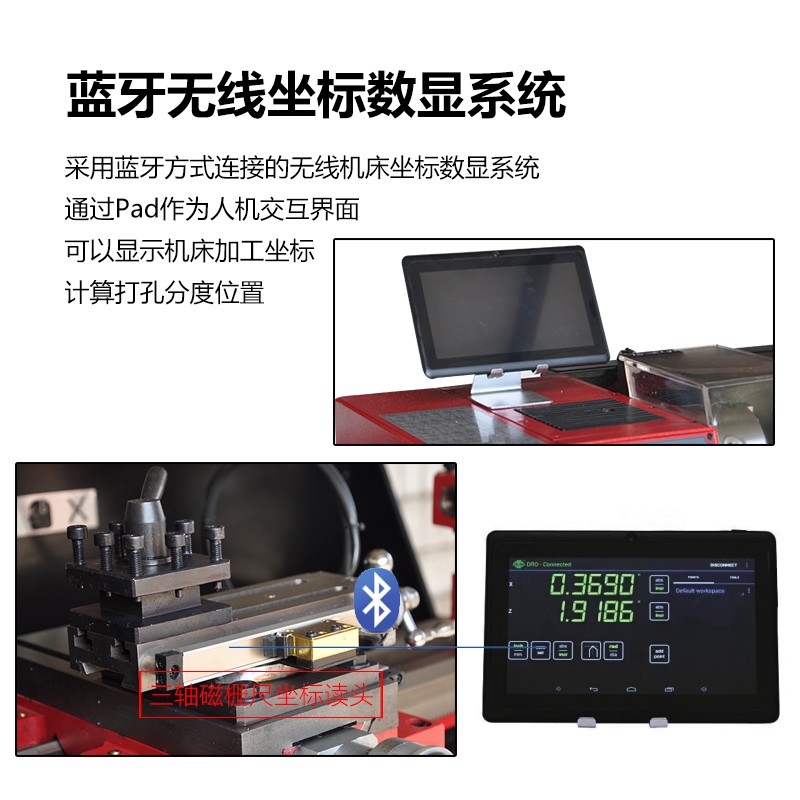

1) 加装三轴磁栅尺+蓝牙+平板电脑套件;

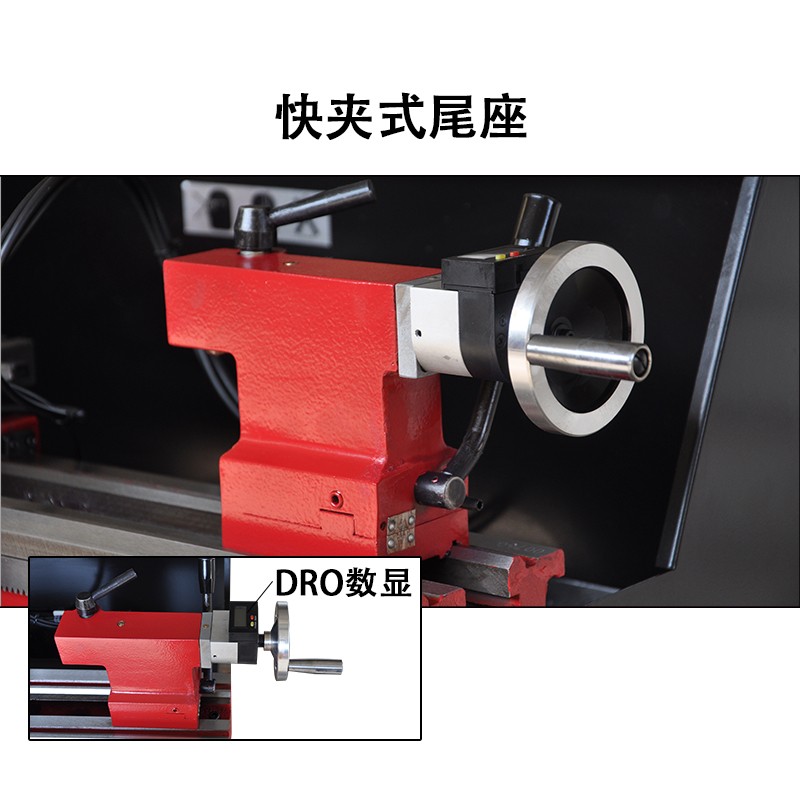

2) 尾座加装DRCD数显组件;
3) 专用底座












1.急停开关 2.参数铭牌 3.主轴调速旋扭
4.主轴启停开关 5.主轴转速数显    6.保险丝座
7. 主轴正反转切换开关 8.卡盘防护罩   9.丝杆防护罩

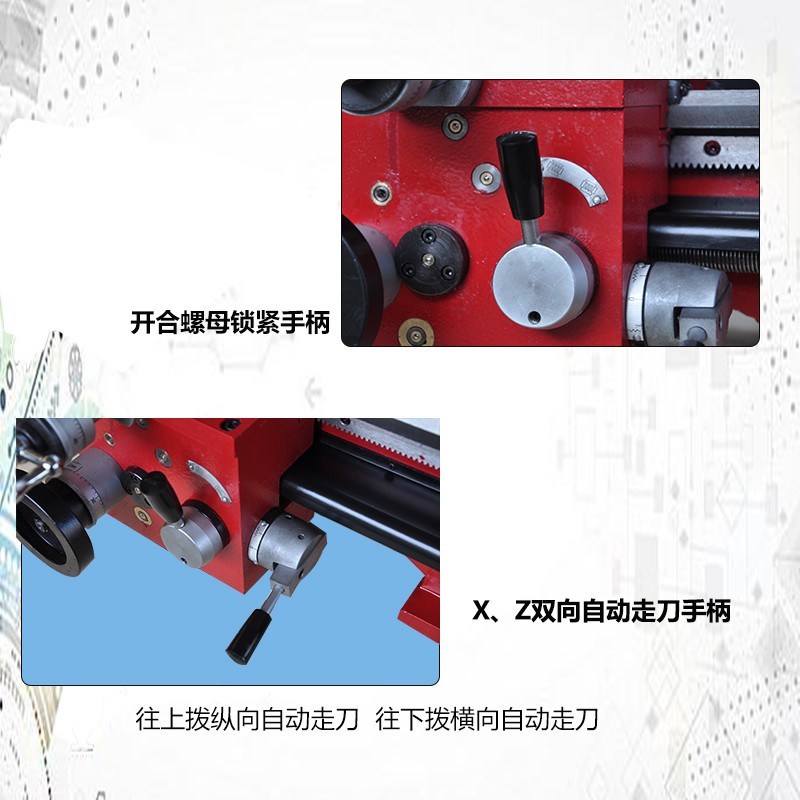

10.四工位刀架 11.  丝杆开合螺母控制杆

12. X、Z双向自动进刀

13.尾座套筒锁紧手柄 14.尾座体    15.卡盘
16.尾座快速锁紧手柄




二、产品特色

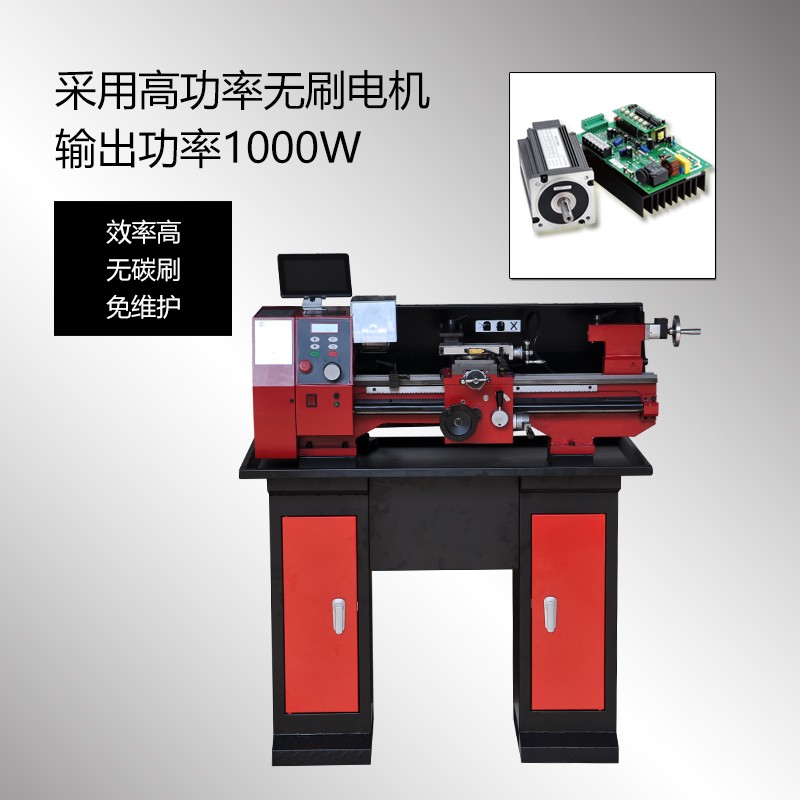

  • 大功率无刷电机

  • 超静音

  • 双向自动进刀

  • 质感启停开关

  • 金属超大调速旋扭

  • 安全开关

  • 转速数显

  • 一键切换正反转

  • 无级变速

  • 四定位刀架

  • 过载保护

  • 全套金属交换齿轮

四防二限

四防护:卡盘防护、刀架防护、通孔防护、丝杆防护

两限位:尾座防跌落限位、卡盘限位


三、产品附件


序号

名称

规格或型号

数量

备注

1

随机附件

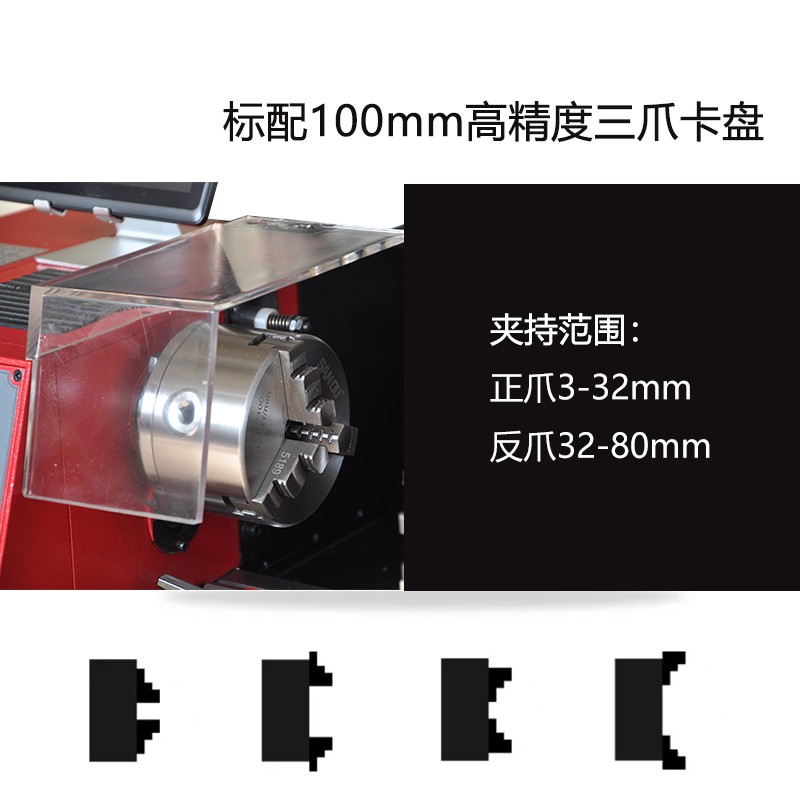

环球牌三爪卡盘100及卡盘手柄

1


2

双头扳手

8×10、14×17、17×19

1


3

内六角扳手

2.5、3、4、5、6

1


4

主轴顶尖

CJ9525-02019

1


5

尾座顶尖

CJ9525-03023

1


6

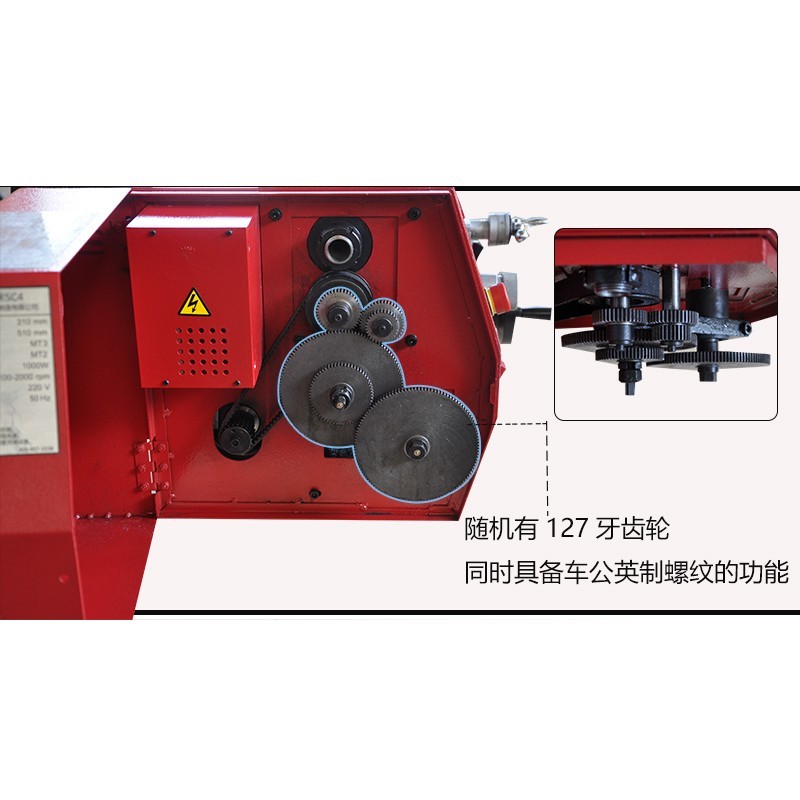

交换齿轮

公制:35、40、45、49、50(2只)、56、70、80、100(2只)

共11只


英制:35、40、45、50(2只)、55、70100(2只)、127

共10只


公英制:35404549

50(2只)55、56、70、80、100(2只) 、127

共13


7

六角螺栓

GB 5783-86  M8x35

6


8

平垫圈

GB 97.1-85 8

6





规格参数

床身上工件最大回转直径 210mm
最大工件长度 510mm
主轴通孔直径 20mm
主轴内孔锥度 莫氏3号
尾轴孔锥度 莫氏2号
主轴转速范围(无级) 100-2000rpm
拖板横向行程 100mm
拖板纵向行程 70mm
可加工螺纹范围 公制 0.25-3.0mm(17种规格)
电机输出功率 1000w

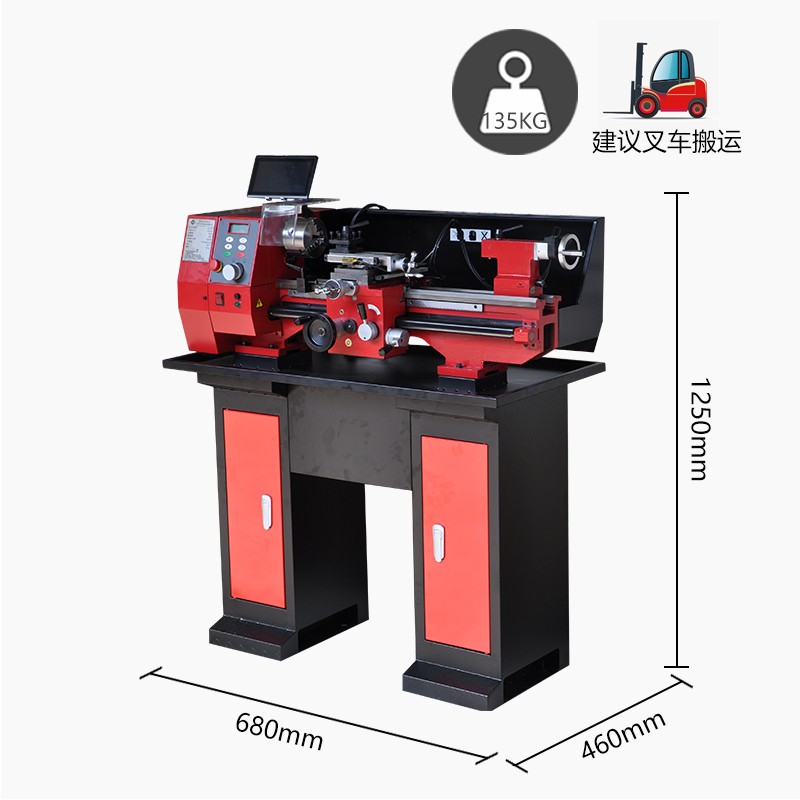

车床外形尺寸 910*630*400mm
包装车床 1060*710*510mm
净重/毛重 105/135kg


可选附件(需要另购买)

  • S/N10201 刀具10x10mm

    S/N10201 刀具10x10mm

    ¥484.00元

  •
  • S/N10022 11件套刀具 10x10mm

    S/N10022 11件套刀具 10x10mm

    ¥220.00元

  •
  • S/N10029 四爪单动卡盘 100mm

    S/N10029 四爪单动卡盘 100mm

    ¥587.00元

  •
  • S/N10168 快换刀架

    S/N10168 快换刀架

    ¥481.00元

  •
  • S/N10238 底座

    S/N10238 底座

    ¥1247.00元

  •
  • S/N10293 数显套件

    S/N10293 数显套件

    ¥983.00元

  •
  • S/N10160 中心架

    S/N10160 中心架

    ¥330.00元

  •
  • S/N10161 跟刀架

    S/N10161 跟刀架

    ¥270.00元

  •
  • S/N10024 活顶尖

    S/N10024 活顶尖

    ¥194.00元

  •
  • S/N10027 尾座钻夹头MT#2

    S/N10027 尾座钻夹头MT#2

    ¥165.00元

  •
  • S/N10162A 花盘用压板组件

    S/N10162A 花盘用压板组件

    ¥132.00元

  •
  • S/N10162 花盘∅180mm

    S/N10162 花盘∅180mm

    ¥213.00元

  •
  • S/N10201-1 刀片

    S/N10201-1 刀片

    ¥255.00元
