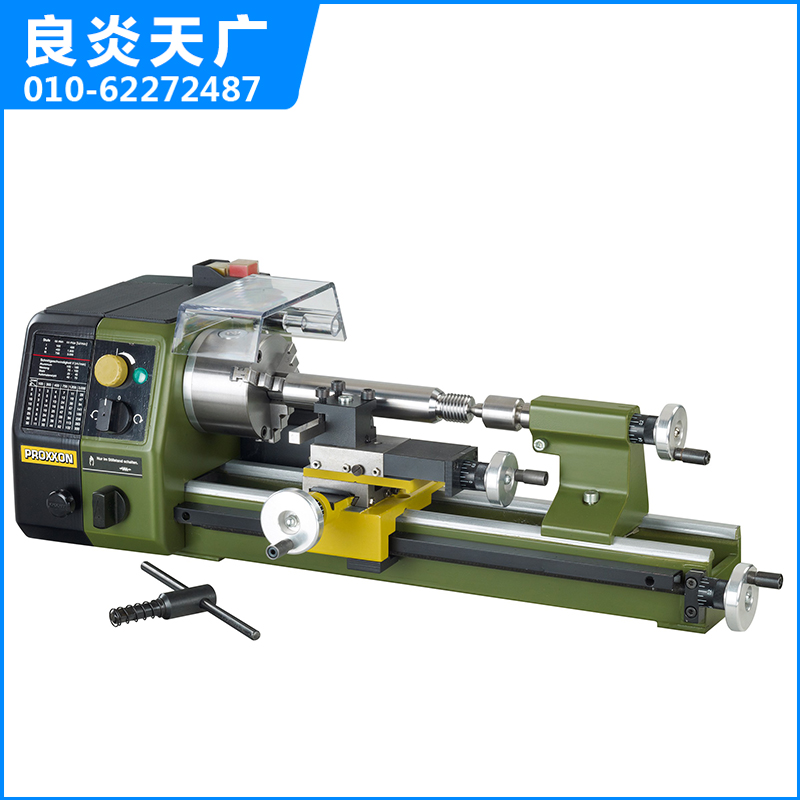

微型精密车床PD250/E
带有系统配件的新一代产品。 德国制造!
 用于端面,纵向和锥度车削,螺纹切削。 用于加工钢,黄铜,铝和塑料。 用于固定铣削/钻头PF 230的安装法兰。
中心间距:250mm。拖板上旋转直径:70mm。顶心与车刀架垂直间距:46mm。机加工底座: 铸铁制成,宽型边栏和精密滑轨。在高负荷调节下仍可保持微振动加工。后方螺纹部位可安装精密钻铣机头PF 230。主轴机头:压铸铝制成。精密轴承安装在主轴上(不安装卡盘时精度误差为1/100mm),带有10.5mm穿镗孔。卡盘最大夹持范围为70mm。带有型号MK2螺纹孔。可选择自动进给(0.05或 0.1mm/圈,两档可调节)。尾座: 压铸铝制成,型号MK120mm锥孔,回缩30mm。配有毫米刻度和活顶心。车刀架由压铸锌制成。钢制横向滑轨和纵向滑轨(可调节范围分别为60mm和45mm)。车刀架适用尺寸为8x8mm的车刀。电机:低噪音特制电机,带有3档皮带轮调速功能,转速范围:300-900或3000rpm。带有辅助速度控制(全波电子速控),无级变速功能:100-300或1,000rpm,取决于皮带比率。顺时针或逆时针旋转。主电源开关带有紧急停机和防止自动重启功能。车床卡盘:高品质DIN8386 1级卡盘(同心度误差0.04mm)。夹持范围(正反转):2-75mm。带有车床卡盘保护安全关机装置。手摇轮:铝制,带有可调节刻度盘,(1刻度=0.05mm,1圈=1mm)。车螺纹设备:可调节旋钮,自动更换左右螺纹车削方向,刻度(0.5-0.625-0.7-0.75-0.8-1.0-1.25-1.5)。
其他技术参数: 额定电压:220-240V。 电源频率:50/60Hz。 机身尺寸:长560mm,宽270mm,高170mm。 重量:约12kg。
下面为另外购买的相关配件
快速更换车刀架 - 十分简便! 用于快速更换刀具和调节高度。包括两件独立快换车刀支架。 NO 24 026
独立快换车刀支架(可单独订购) 适合安装于上述快换车刀架。 NO 24 024
R20型 筒夹组: 高度同心度 2-10mm。 用于夹持高精密圆形部件。可使用筒夹组替代车床卡盘夹持工具。包括有8只筒夹(2.0-2.5-3.0-4.0-5.0-6.0-8.0和10mm筒夹各1只) NO 24 038
4爪单动卡盘 用于夹持直角或非规则工件。 夹持范围:80mm。 NO 24 036
双顶心间作业配件 用于高同心度间的准确性. 发货清单包括:1件面板,2件MK1规格(短型)顶心和1件固定工具。 NO 24 014
专业尾钻夹头 规格MK1 用于车床PD250/E的尾座。夹持尺寸最大为10mm。 NO 24 020
稳定扶架 用于加工较长工件 特别适合加工内孔,或当车床尾座不能起到作用时使用。夹持尺寸最大为40mm。 NO 24 010
分度盘 TA250 用于精确加工圆形工件以及制造齿轮等工件。带有两种刻度规格(40和48齿),可进行2-3-4-5-6-8-10-12-16-20-24-40和48等分。锥孔尺寸适合配套于精密车床 PD250/E。可水平或垂直安装于车床架上。使用匹配的螺母和螺钉固定在迷你魔标准T型槽口中。(12X6X5mm)。 NO 24 044
钻铣机头 PF230 可同迷你魔车床PD230/E搭配成为一套完整的加工中心。 该配件包括立柱(35x400mm),安装支架和螺钉。与PD230/E配套的接口位置已经预先经过铣制。车床滑轨可以替换为110x70mm的工作台,带有三条T型槽 (12x6x5mm)。这样车床就能像十字工作台一样加工。既可纵向移动,也可以横向移动。该钻铣机头和迷你魔钻铣床FF230的机头相同。包括3只钢制筒夹:6-8-10mm. 技术参数: 额定电压:220-240W。电压频率:50/60Hz。主轴转速:280-550-870-1,200-1,500-2,200rpm。 NO 24 104
精密微进给 用于铣/钻附件PF230及微型铣床FF230。安装方便。现在可使用高度进给(垂直)或斜角位置的精密进给。每圈=1.5mm主轴行程,每刻度=0.05mm。刻度可复位为零。 编号 24 140
钻头夹头,带10mm柄。 工业标准质量,但没有筒夹那么精确。带10mm柄适用于10mm筒夹。包括夹头键。 编号 24 110
夹具 适用于MICROMOT标准的T槽(12x6x5mm)。无级调节,范围从6到40mm。一对。 编号 24 272
梯形夹具 由2个梯形夹块及2个夹钳、2个螺母、2个T槽螺母(B=7mm,E=12mm,D=4mm,C=7.2mm)组成。可固定高约35mm的工件。木盒包装。 编号 24 257
精密V 夹块 用于夹紧不同的工件。由硬化钢成对精密铣磨制成。V形有4种不同深度,但都呈90度。尺寸为50x30x30mm。坚固的夹钳及滚花旋钮可确保工件牢牢固定。 编号 24 262 2 pieces
精密虎钳,由钢材铣加工而成 可使用其侧面及背面。钳夹宽60mm,夹紧宽度46mm。全套配有固定螺栓,木盒包装。 编号 24 255
铣刀刀具(2-5mm)4件套 HSS高速钢,双槽铣刀组2,3,4及5mm,全部为6mm柄径。符合DIN327标准。 编号 24 610
铣刀刀具(6-10mm)4件套 HSS高速钢,四槽铣刀组6,7,8 及10mm 符合DIN 844标准。 编号 24 620
