德国PROXXON迷你魔 精密车床PD400 货号 24400

提供精密车削及多种功能。全套包括3爪夹头，活动顶心，及车螺纹功能。车床PD400在同类产品中无可匹敌。不要再浪费时间找寻类似价值的产品了。适用于纵向及横向切割、车圆锥、车内、外螺纹等。适用物料为钢、有色金属（铝、黄铜等）。在重负载下可做到无振动运行。经铣磨及淬火的车床台，有棱三角导轨结构，适用于需要最高精确度及稳定性的工况。众多可选附件增加了车床的功能。车床台铣制了一个可固定铣/钻机头PF230的安装位置。



车床技术数据：

1.加工最大长度400mm，回转半径85mm。拖板上旋径摆幅为116mm。

2.坚固、有棱三角导轨的车床台由优质的经铣磨硬化的铸铁制成。带2个可调节锥形轴承的特大主轴，MT3，主轴通孔20.5mm。转轴在无夹头情况下转运最多偏出5/1000mm。

3.精密的3爪夹头夹宽达100mm。

4.皮带驱动可提供6种主轴转速：1级：80/330/1400rpm；2级：160/660/2800rpm.

5.功率强大又安静的单相电机，输出功率550W。

6.所有调节轮都配备可归零的刻度表盘。1刻度=0.05mm。自动进给速度为0.07或0.13mm/圈。

7.带有可替换齿轮的内置齿轮箱可提供19种间距：2.0- 0.25- 0.3- 0.4- 0.45- 0.5- 0.6- 0.7- 0.75- 0.8- 0.9- 1.0- 1.25- 1.50- 1.75- 2.0- 2.5- 3.0mm。也可车出10-48tpi的标准螺纹。

8.随机包括一个转动顶心MK 2及10mm MT2齿轮夹头。

9.滑块横向行程85mm，纵向行程55mm。车圆锥时可左右45度。

10.带MT2锥孔（短型）的尾架，轴行程40mm及24mm。带刻度。

11.尺寸大约为900x400x300mm。

12.重量约为45kg.

13.适用的车刀为10x10mm。

14.包括独立的快速更换车刀架。

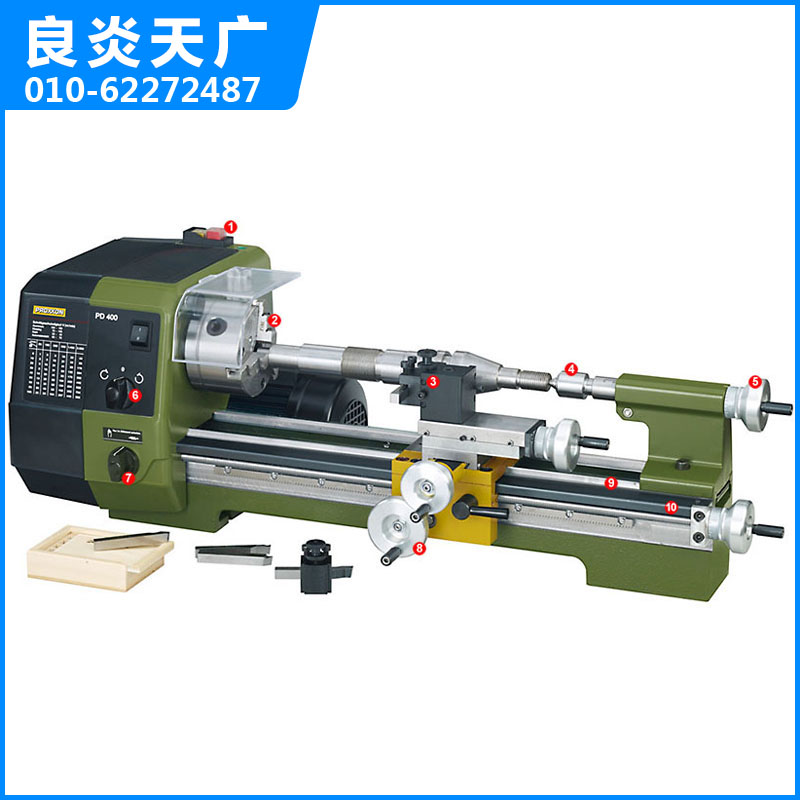

车床随机附件：

<1> 配有用于19级绞螺纹（0.2-3.0mm）的替换齿轮。更换容易，置位明确。
<2> 电源开关带有应急停机及重启保护功能。
<3> 高质量、高精密度的3爪夹头，规格100mm。
<4> 强大的单相电机，输出功率550W。
<5> 多重刀架，带2个车刀支架（可高度调节及定位）。
<6> 尾架上配有MT2转动顶心。
<7> 易于使用铝制的手轮，带钢制调节表盘。1刻度= 0.05mm。
<8> 带梯形螺纹（12x1.5）的全封闭螺杆。
<9> 有棱铸铁车床台，滑道又平又宽。
<10> 滑块快速定位用手轮。
<11> 开关可顺时针旋转，关闭及逆时针旋转。
<12> 螺杆开关。



以下为选配件，不包含在整机价格中，需要单独选购！

联动4爪夹头，自对中夹爪可自行对中。高精确度的夹头夹宽100mm。
货号 24 408

单动四爪夹头
用于夹紧非常规和非对称形状的工件。每个夹爪都可独立调节，必须手动对中。双向夹爪经过淬火。夹头夹宽100mm。
货号 24 410

面板及夹具
此附件可替代标准夹头, 用于夹紧较大的非对称工件。直径150mm，带2个直通T槽和安装夹具。
货号 24 412

筒夹系统，实现最大精度（PD400）
本系统可用来替代夹头，以实现较高精确度及同心度的车工。包括3个固定螺钉及封闭螺母。
货号 24 419

10件用于PD400的筒夹
适用于24419系统，此套包括2,3,4,5,6,10,12及14mm的筒夹。所有筒夹都经过淬火。还提供一个未经淬火的筒夹, 可自行量身制作。

同心车削附件
适用于最高精确度要求的车削工况。带2个固定顶心（MK2/MK3），30mm内径的面板和3个夹具螺钉，还有30/20mm和30/15mm的变径套管.槽中嵌有一个带螺纹的驱动销。

货号 24 414

固定架
适用于车削长而薄的工件。直接装在车床台上，在尾架顶心顶不到工件时使用。适用最大尺寸50mm。
货号 24 404

滑行固定架
装在车架滑块上，是车削长薄工件时不可缺少的附件。适用最大尺寸50mm。

货号 24 406

半径车削附件
用于PD230及PD400。可装在横向滑块上以替代车刀架。适用凹凸工件、钢（最大车削深度1mm）、有色金属及塑料。可车削半径或3/4球体（最多32mm）。可采用8x8mm车刀。
货号 24 062

用于PD400的独立快速替车刀架
货号 24 416

所有附件符合德国质量标准。车刀由高质量带钴HSS 高速钢制成，经预磨的完成刀。带滑盖的木盒包装， 5件一套。
每套含粗削、拆分车削、精修车削、及左右车刀。
10 x 10 x 85 mm
货号 24 550

3件套螺纹车刀
外螺纹车刀、内螺纹车刀（60度，公制）及通用螺纹车刀。木盒包装。
10 x 10 x 85 mm
货号 24 552

带可置换刃尖的车刀
3个车刀刀杆：
用于粗车
用于纵向车削（都是10x10x70mm）
用于内车12mm或更大的孔。
包括3个55度钨钢制刃尖，还包括固定螺钉及TX8扳手。
货号 24 556

钨钢制可置换刃尖
标准55度刃尖，适用于上述刀杆。10件套。
货号 24 557 (10 件)

拆分车刀架及刀刃
用于PD400快速替换系统。用于拆分直杆及切槽。含钴的HSS高速钢12x3x85mm。
货号 24 417

拆分车刀架的装替换刀刃
货号 24 554

三件套中心钻孔钻头
HSS 高速钢，DIN333（A型）60度。全套尺寸为2.0/2.5及3.15mm。
货号 24 630



2.微型铣床PF230 货号 24 104

本机可装在车床PD400，PD250上，车床有一个铣制的安装位置以固定附件，与FF230相同，但不包括组合工作台。取而代之的是一个尺寸为110x70mm带T槽的工作台，带3个T螺母。


特点：
精密铣床PF230(必须和PD400，PF250精密车床组合才能使用）

头部可作360度旋转（附刻度），可全方位加工。

坚固支柱可迅速安装到PD400，PD250车床基座上。

一块带有3条T形槽的工作台，台面尺寸：110*70mm。

功率：140W。主轴转速：280-550-870-1200-1500-2200rpm。X行程225mm,Y行程80mm。

除了车削的功能外，可钻孔、绞孔、镗孔、立铣、平面铣、铣沟槽、铣外形等操作。

钻铣床技术参数：
额定电压：220-240V。
额定功率：140W。
电压频率：50/60Hz。
转速：280-550-870-1200-1500-2200rpm。
立柱尺寸：35x400mm。
螺杆进给行程：30mm。
手柄精度：2mm/每圈，每刻度0.02mm。
总高780mm。
重量：约14kg。

钻铣床随机附件：
筒夹组一套（6、8、10mm）
固定筒夹用螺母
内六角扳手一套（2、2.5、3、4、6mm）
T型槽面板一套

货号 24 104

注意：
本系统不包括车刀、铣刀、工作夹具以及夹块。

以下为选配件，不包含在整机价格中，需要单独选购！

精密微进给
用于铣/钻附件PF230及微型铣床FF230。安装方便。现在可使用高度进给（垂直）或斜角位置的精密进给。每圈=1.5mm主轴行程，每刻度=0.05mm。刻度可复位为零。
货号 24 140

TA250通用分度器，用于PD250，PF230,FF230

货号 24 044

钻头夹头，带10mm直柄。
工业标准质量，但没有筒夹那么精确。带10mm柄适用于10mm筒夹。包括夹头键。
货号 24 110



夹具
适用于MICROMOT标准的T槽（12x6x5mm）。无级调节，范围从6到40mm。一对。
货号 24 272

梯形夹具
由2个梯形夹块及2个夹钳、2个螺母、2个T槽螺母（B=7mm,E=12mm,D=4mm,C=7.2mm）组成。可固定高约35mm的工件。木盒包装。
货号 24 257

精密V 夹块
用于夹紧不同的工件。由硬化钢成对精密铣磨制成。V形有4种不同深度，但都呈90度。尺寸为50x30x30mm。坚固的夹钳及滚花旋钮可确保工件牢牢固定。

货号 24 262

精密虎钳，由钢材铣加工而成
可使用其侧面及背面。钳夹宽60mm，夹紧宽度46mm。全套配有固定螺栓，木盒包装。

货号 24 255

铣刀刀具（2-5mm）4件套
HSS高速钢，双槽铣刀组2,3,4及5mm，全部为6mm柄径。符合DIN327标准，木盒包装。

货号 24 610

铣刀刀具（6-10mm）4件套
HSS高速钢，四槽铣刀组6,7,8 及10mm 符合DIN 844标准。木盒包装。

货号 24 620

(1) 刀轴
用于齿轮铣刀，内径16mm，轴径10mm。
货号 24 425

(2)HSS高速钢齿轮铣刀
模数0.5x40mm，16mm内径。
货号 24 426 Nr. 1 (12-13 齿)
货号 24 427 Nr. 2 (14-16 齿)
货号 24 428 Nr. 3 (17-20 齿)
货号 24 429 Nr. 4 (21-25 齿)
货号 24 430 Nr. 5 (26-34 齿)
货号 24 431 Nr. 6 (35-54 齿)

用于的车削技术
Tillman Wallroth的一本有趣的书中提供了所有重要车床零件和车削技术的具体实用的说明。其中包括许多易懂的示例、清楚明了的插图、以及各种各样的用户提示。作者有意避免使用科学术语，便于读者理解书中的指导说明。
230页，完全中立。
货号 24 999
