SX4台式钻铣床

无极调速 钻铣深度和主轴转速显示 触摸式操作开关 攻丝功能 无刷大功率电机 微量进给功能 主轴箱可转角度

 29700.00

详细信息

一、产品信息

品牌:西马特  型号:SX4

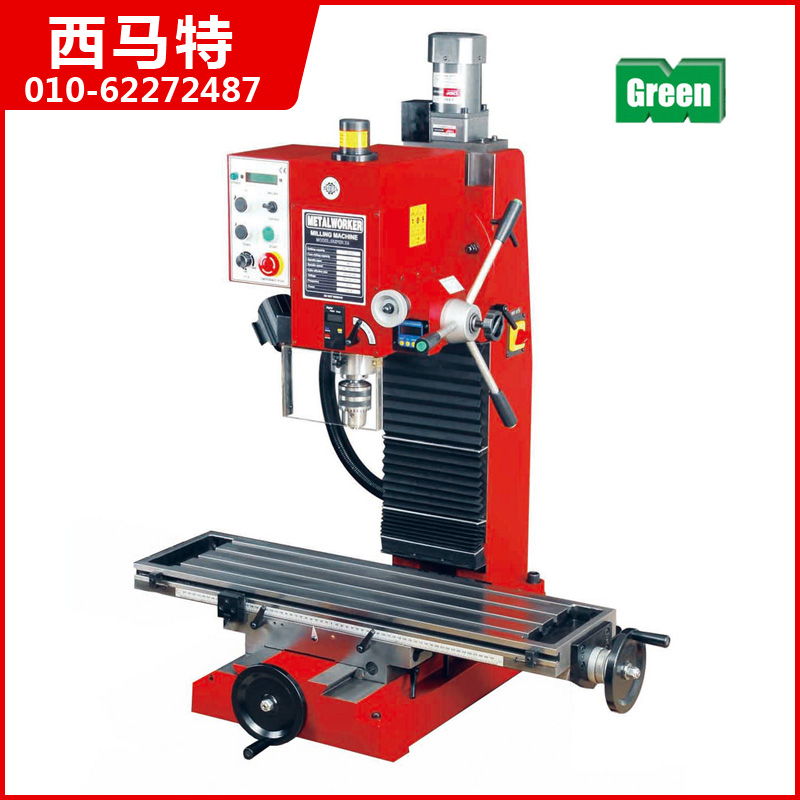

西马特SX4是一款1500W大功率准工业级的台式钻铣床

主轴可左右旋转并且带有数显角度尺

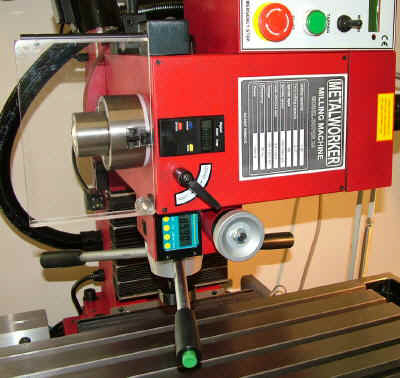

主轴深度显示

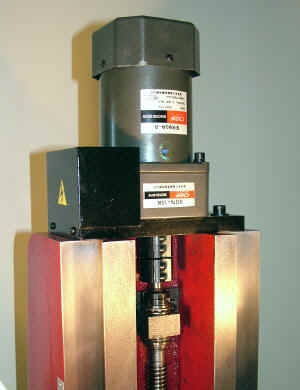

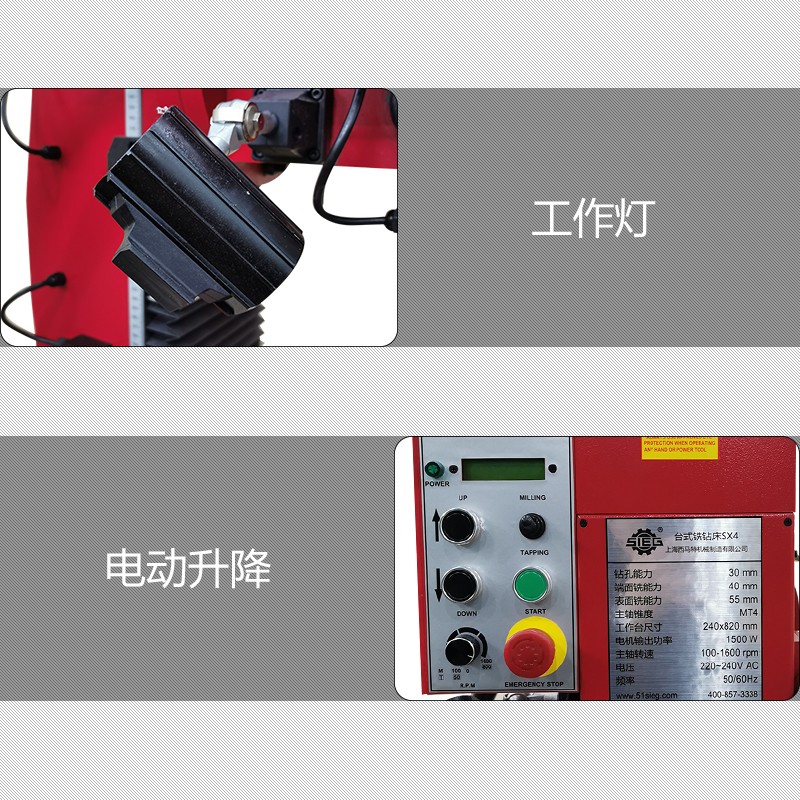

Z轴升降电机控制

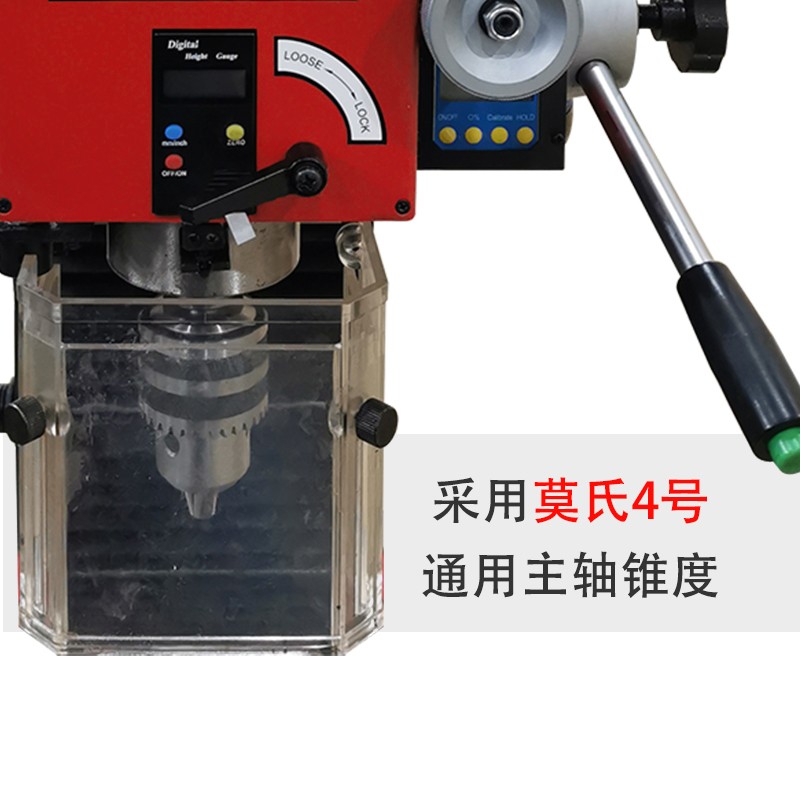

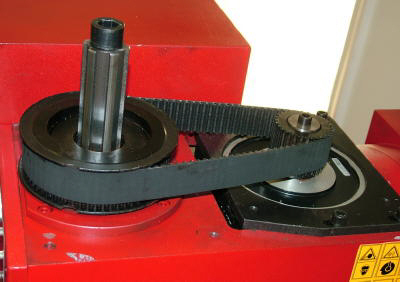

主轴无极变速 MT4主轴

立柱带磁座可安放工具

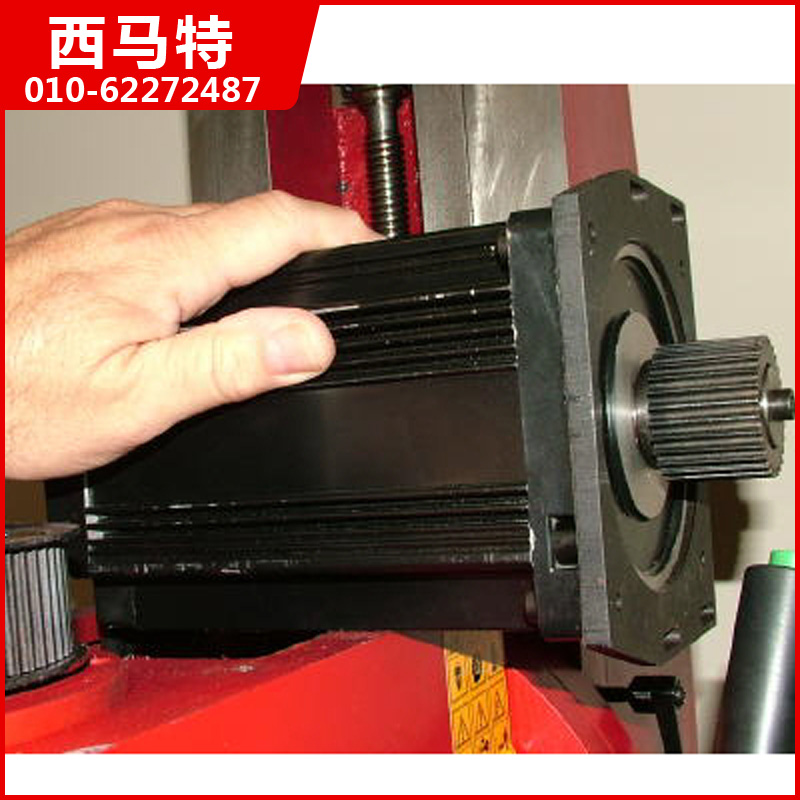

无刷电机  电机免维护








二、产品特色

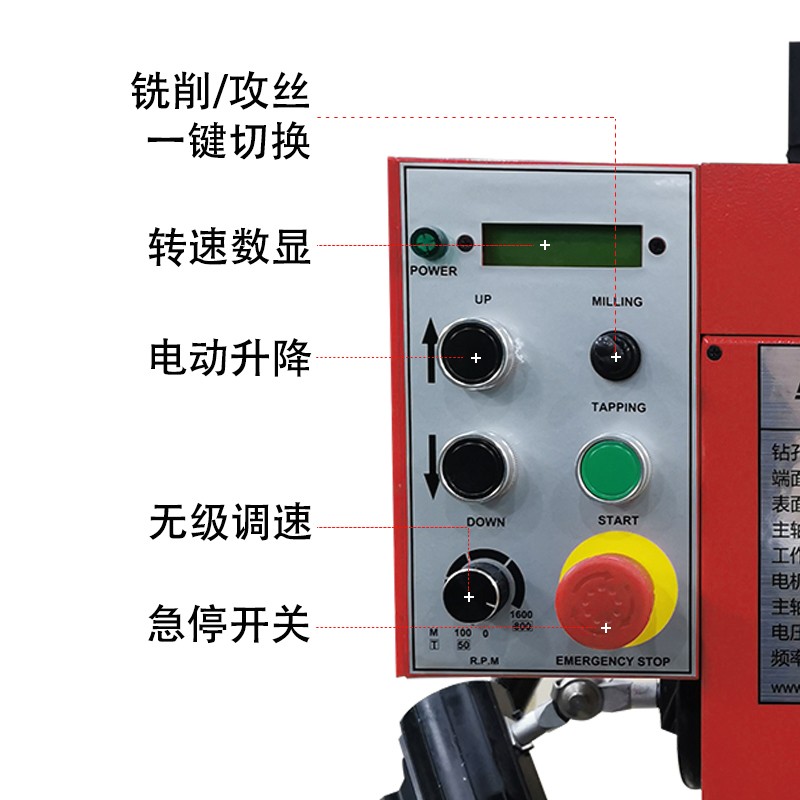

无极调速

钻铣深度和主轴转速显示

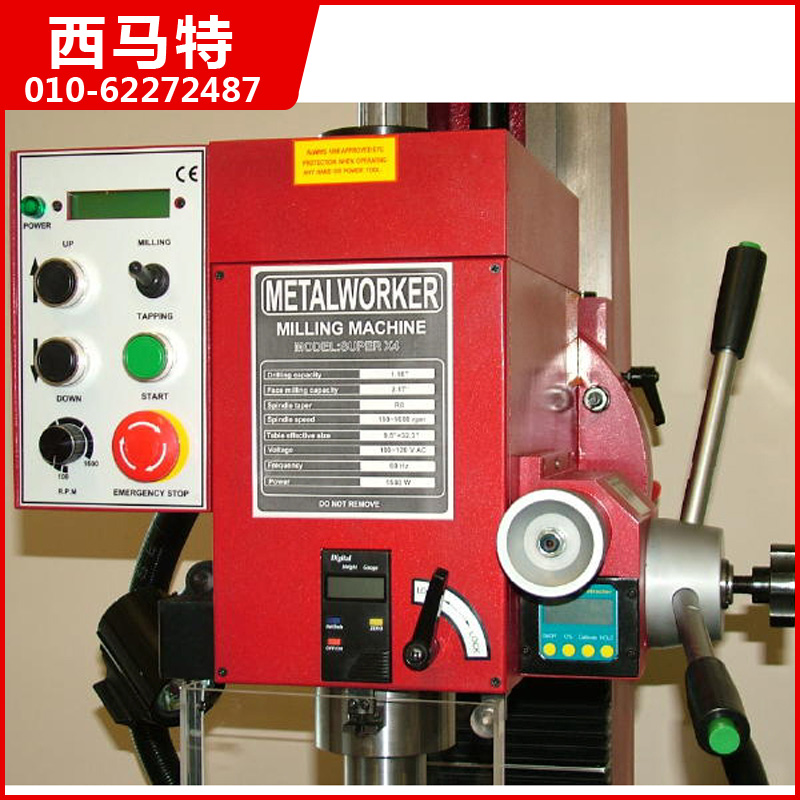

触摸式操作开关

 攻丝功能

无刷大功率电机

 微量进给功能

主轴箱可转角度

三、随机附件

序号

名称

规格或型号

数量

备注

1

钻夹头套件

B18

1套


2

双头扳手

S1×S2   8×10、14×17、19×22

各1


3

内六角扳手

4、5、6、12

1


4

压注油壶


1只


5

斜锲

X3C2002

1


6

锥柄

SX40202

1只

莫氏4号

7

变速手柄

X1025200

1


8

保险丝

230V/1A或110V/2A

1

用于上下进给电机

9

保险丝

1A

1

用于照明灯

10

使用说明书


1本


规格参数

最大钻孔能力 30mm
最大端面铣能力
40mm
最大表面铣能力 55mm
纵向行程(Y) 245mm
横向行程(X)
450mm
主轴箱行程(Z) 335mm
主轴孔锥度
莫氏4号
主轴中心线到立柱表面距离 290mm
主轴端面到工作台的最大距离
430mm
工作台有效尺寸
820x240mm
T型槽尺寸
14mm
立柱可倾斜角度
左45°右45°
电机输入功率
1500w
主轴转速(无极调速)

100-1600转/分±10%

外形尺寸(长x宽x高)
1060x835x1080mm
包装尺寸(长x宽x高) 1160x920x1110mm
净重/毛重 310/340KG

可选附件(需要另购)

  • S/N10037 弹性铣夹头套件MT#3

    S/N10037 弹性铣夹头套件MT#3

    ¥792.00元

  •

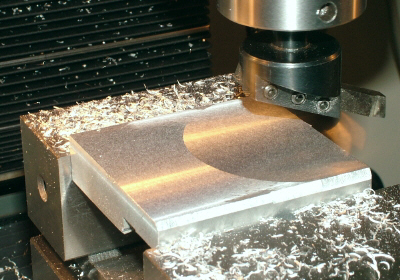

  • S/N10113 端面铣刀

    S/N10113 端面铣刀

    ¥608.00元

  •
  • S/N10025A 125mm四爪卡盘+法兰座

    S/N10025A 125mm四爪卡盘+法兰座

    ¥719.00元

  •

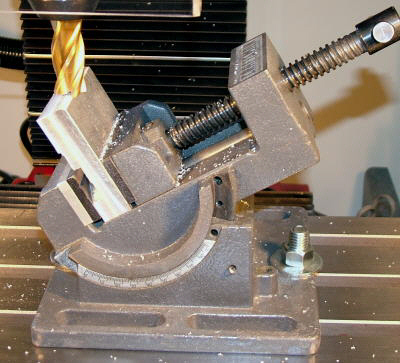

  • S/N10048 快速可转平口钳125mm

    S/N10048 快速可转平口钳125mm

    ¥800.00元

  •
  • S/N10143 回转工作台150mm

    S/N10143 回转工作台150mm

    ¥2787.00元



技术参数:

最大钻孔能力                                    30毫米
最大攻丝能力                                    16毫米
最大立铣刀的能力                             40毫米
最大面铣刀能力                                55毫米
纵向轴线(X)                                 450毫米
十字轴(Y)                                     245毫米
主轴箱行程(Z)                              335毫米
喉(立柱表面到主轴中心)              290毫米
最大距离主轴表                                430毫米
主轴锥度                                           MT4或R8
主轴转速                                           100-1600±10%转
工作台有效尺寸                                240×820毫米
T型槽尺寸                                        14毫米
歪头(左右倾斜)               45°L,45°ř
电机输出功率                                   1500W
全部测试尺寸(长宽高)                 1060x840x1160毫米
包装尺寸(长宽高)                        1240x980x1300毫米
重量(净重/毛重)                           230/260公斤

以下附件需要另购:

Optional Accessories
Serial No.
Item Description
Suitable for Models
S/N:10037
MT3 Mill chuck set(metric)
Chuck dia.4, 6, 8, 10, 12, 14, 16mm

U1,SU1,X2,X2L,SX2,

SX2L,X2P,X3,X3L,

SX3,SX3L,SX4,M6

S/N:10048
Quick vice 125mm

SX4
S/N:10054
MT4 to MT3 adaptor
(with draw bar)

SX4
S/N:10059
Drill bit Tin coated 19 pcs


X2,X2L,SX2,SX2L,

X2P,X3,X3L,SX3,

SX3L,SX4,Z1,Z2,Z3,Z4

S/N:10113
Indexable carbide end mill Ø50mm
U1,SU1,X3,X3L,SX3,SX3L,SX4
S/N:10141
Auto feeder
SX3L,X3L,X3,SX3
S/N:10143
Rotary table 150mm
SX4
S/N:10143-1
Dividing Plate for S/N:10143
SX4
S/N:10143-2
Tailstock for S/N:10143
SX4
S/N:10101
¢125mm 3-jaw chuck for S/N:10143

SX4
S/N:10025
4-jaw chuck ¢125mm for S/N:10143

SX4

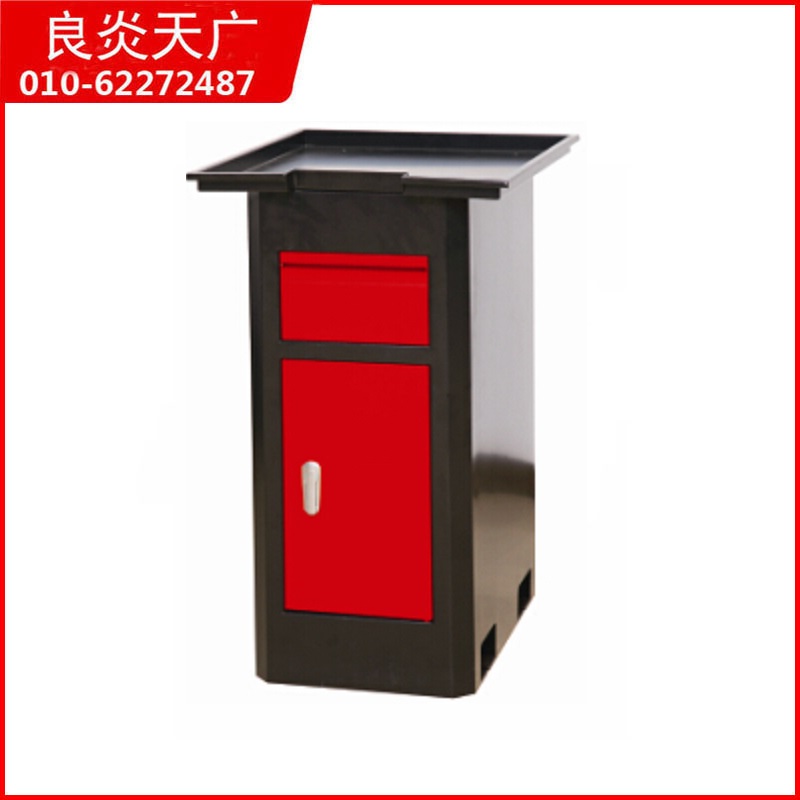

S/N:10244 (550X835X845MM)
